Η ποιότητα μιας μελέτης συστημάτων ασφαλείας κρίνεται και στις λεπτομέρειες που συνδέουν το σχέδιο με την εγκατάσταση. Η θέση μιας συσκευής, το αναγνωριστικό της, η ποσότητα των υλικών και οι υπολογισμοί τροφοδοσίας πρέπει να περιγράφουν το ίδιο έργο. Όταν αλλάζει η κάτοψη, ο μελετητής χρειάζεται σαφή εικόνα για τα στοιχεία που επηρεάζονται, ώστε η νέα σχεδιαστική επιλογή να αποτυπωθεί σωστά στα παραδοτέα.
Το InCadPRO της Inim είναι πρόσθετο για AutoCAD Full και ZWCAD Professional, με εργαλεία μελέτης πυρανίχνευσης, φωνητικής εκκένωσης και συναγερμού. Η ειδική γραμμή εργαλείων συγκεντρώνει λειτουργίες οργάνωσης συσκευών, διαγραμμάτων, ποσοτήτων και εξαγωγής δεδομένων. Ο επαγγελματίας συνεχίζει να εργάζεται στο CAD που ήδη χρησιμοποιεί, με πρόσβαση σε σύμβολα, blocks και περιγραφές των οικογενειών Fire & Safety και Security & Comfort της Inim.
Για ένα τεχνικό γραφείο, η αξία μιας τέτοιας οργάνωσης μπορεί να αξιολογηθεί πρακτικά. Ο χρόνος προετοιμασίας, οι διορθώσεις πριν από την παράδοση και η ευκολία ελέγχου από δεύτερο συνεργάτη αποτελούν χρήσιμα κριτήρια. Η ολοκληρωμένη μελέτη χρειάζεται τόσο αναγνώσιμα σχέδια όσο και στοιχεία που μπορούν να ελεγχθούν από τον υπεύθυνο του έργου.
Η βιβλιοθήκη καλύπτει πυρανίχνευση και αέρια, EVAC και ηχητικές ανακοινώσεις, οπτικοακουστική σήμανση και συναγερμό. Από τα στοιχεία της ανακαλούνται DWG, τεχνικά φυλλάδια και εγχειρίδια. Στα FIRE και EVAC υποστηρίζεται εισαγωγή blocks συσκευών και ηχείων, επιλέγοντας το στοιχείο και τη θέση στο σχέδιο. Στον συναγερμό, η έξυπνη εισαγωγή δεν εφαρμόζεται αντίστοιχα, λόγω των πρόσθετων παραμέτρων αισθητήρων και επαφών· αξιοποιούνται επισήμανση και διαγράμματα.
Στην πράξη, η επιλογή του συμβόλου αποτελεί την αφετηρία για την ταυτοποίηση του κατάλληλου εξοπλισμού. Ένα ενδεικτικό παράδειγμα είναι η προετοιμασία μελέτης για χώρο γραφείων, όπου ο συντάκτης εξετάζει χωριστά κάθε κατηγορία συσκευής και συμβουλεύεται το σχετικό φυλλάδιο πριν οριστικοποιήσει την επιλογή. Η προσεκτική αντιστοίχιση μοντέλου και τεχνικής περιγραφής διευκολύνει τον επόμενο συνεργάτη που θα ελέγξει τη μελέτη ή θα ζητήσει προσφορά.
Με τη λειτουργία Label αποδίδεται μοναδικό αναγνωριστικό στις συσκευές. Το στοιχείο του σχεδίου αποκτά έτσι συγκεκριμένη ταυτότητα για την περαιτέρω επεξεργασία του. Η επισήμανση συνδέει την απεικόνιση με τα δεδομένα που χρησιμοποιούνται στη συνέχεια της μελέτης.
Η σημασία της ταυτοποίησης γίνεται σαφής όταν δύο όμοιες συσκευές βρίσκονται σε διαφορετικά σημεία. Σε ένα υποθετικό σχέδιο, οι κωδικοί «Α01» και «Α02» επιτρέπουν στη μελετητική ομάδα να συζητήσει μια αλλαγή χωρίς να περιγράφει κάθε φορά ολόκληρη τη θέση. Η αναφορά σε συγκεκριμένο αναγνωριστικό διευκολύνει, για παράδειγμα, την καταγραφή μιας παρατήρησης ελέγχου και την επιβεβαίωση ότι διορθώθηκε το σωστό σημείο.
Η εντολή δημιουργίας διαγράμματος παράγει αυτόματα σχήματα από τις επισημασμένες συσκευές. Οι διαθέσιμες προβολές διαφοροποιούνται ανά σύστημα.
| Σύστημα | Διαθέσιμες προβολές | Πληροφορίες |
| FIRE | One by One, Totale, Cumulativo | One by One για συσκευές και συνδέσεις, Totale για συνολικό βρόχο, Cumulativo για ποσότητες ανά κατηγορία. |
| EVAC | One by One, Totale | Αναλυτική ή συνολική απεικόνιση. Καταναλώσεις ενισχυτών χωριστά για γραμμές Α και Β. |
| Συναγερμός | One by One | Επιμέρους συσκευές, αναγνωριστικά και συνδέσεις. |
Οι διαφορετικές αναπαραστάσεις εξυπηρετούν διαφορετικές ερωτήσεις. Κατά τον έλεγχο ενός συγκεκριμένου σημείου, ενδιαφέρει η αναλυτική του θέση μέσα στη συνδεσμολογία. Στη συζήτηση για την προμήθεια υλικών, ενδιαφέρουν κυρίως οι συνολικές ποσότητες. Η επιλογή του κατάλληλου παραδοτέου ανά αποδέκτη μπορεί επομένως να κάνει μια τεχνική συνάντηση πιο συγκεκριμένη, αποφεύγοντας την υπερφόρτωση κάθε σχεδίου με πληροφορίες που αφορούν διαφορετικό στάδιο.
Η μετατροπή συμβόλων αλλάζει τη γραφική απόδοση Inim σε συμβολισμό UNI. Η εντολή Reset ποσότητας επιτρέπει μηδενισμό και νέα καταμέτρηση.
Η καταμέτρηση αποδίδει τις ποσότητες συσκευών του σχεδίου, ενώ η δημιουργία υπομνήματος περιλαμβάνει αποκλειστικά τα στοιχεία που χρησιμοποιούνται. Υποστηρίζεται επίσης υπολογισμός μήκους καλωδίων, με δυνατότητα προσαρμογής της εκτίμησης στις ιδιαιτερότητες του έργου.
Ένα υποθετικό παράδειγμα δείχνει γιατί οι επαναληπτικοί έλεγχοι έχουν σημασία. Αν μια αρχική διάταξη περιλαμβάνει 24 συσκευές, προστεθούν τρεις και αφαιρεθεί μία, η αναθεωρημένη ποσότητα είναι 26. Η ομάδα χρειάζεται να επιβεβαιώσει ότι αυτή η ποσότητα εμφανίζεται στην παραγγελία της συγκεκριμένης αναθεώρησης. Η σχεδιαστική αλλαγή αποκτά έτσι σαφές αντικείμενο ελέγχου και για τον υπεύθυνο προμηθειών.
Αντίστοιχα, στην καλωδίωση είναι χρήσιμο να διακρίνονται το μήκος της σχεδιασμένης διαδρομής και η ποσότητα που θα προμηθευτεί το συνεργείο. Σε ένα υποθετικό έργο, μια αποτύπωση 200 μέτρων και μια πρόσθετη ανάγκη 15 μέτρων για κατακόρυφες διαδρομές δίνουν συνολικά 215 μέτρα. Η προσαρμογή αυτή αποτελεί απόφαση του μελετητή για το συγκεκριμένο παράδειγμα. Πριν προχωρήσει στην παραγγελία, ελέγχει τι έχει ήδη συμπεριλάβει στο σχέδιο, ώστε να μην παραλείπει ούτε να μετρά δύο φορές την ίδια διαδρομή.

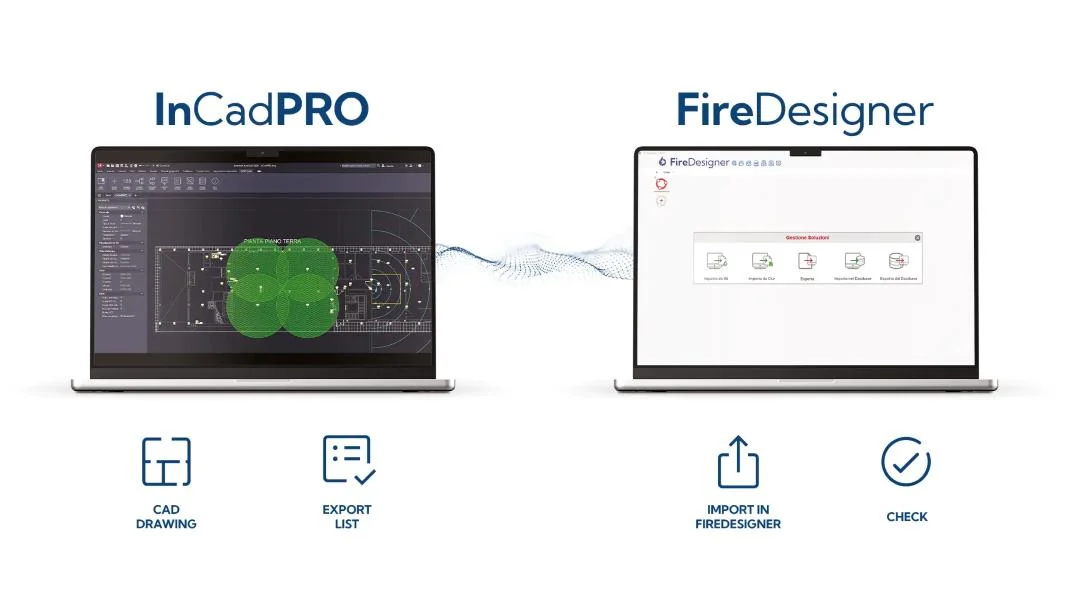

Η εξαγωγή CSV μεταφέρει τα δεδομένα σε εργαλεία όπως το Excel και εφαρμογές κοστολόγησης. Για τη συνέχεια στο FireDesigner χρησιμοποιείται ειδική διαδικασία εξαγωγής και εισαγωγής, ώστε να ελεγχθούν συσκευές, ποσότητες, καταναλώσεις και πιθανές παραλείψεις.
Η χρησιμότητα της εξαγωγής φαίνεται στη συνεργασία με το εμπορικό τμήμα. Σε μια ενδεικτική διαδικασία, ο υπεύθυνος προσφοράς παραλαμβάνει την εγκεκριμένη λίστα της μελέτης και προσθέτει τις τιμές που ισχύουν για το συγκεκριμένο έργο. Ως εσωτερική οργανωτική πρακτική, η ομάδα μπορεί να κρατά τον αριθμό αναθεώρησης στο όνομα του αρχείου. Κάθε προσφορά αντιστοιχεί τότε σε συγκεκριμένη εκδοχή, ώστε μια μεταγενέστερη προσθήκη υλικών να αξιολογείται με σαφή βάση σύγκρισης.
Κατά την εισαγωγή CSV στο Excel, ο χρήστης μπορεί να επιλέξει τον διαχωριστικό χαρακτήρα και να ελέγξει τη μορφή των στηλών. Αναγνωριστικά με αρχικά μηδενικά χρειάζονται κατάλληλη εισαγωγή ως κείμενο για να διατηρηθούν. Η προεπισκόπηση εισαγωγής βοηθά να επιβεβαιωθεί ότι τα πεδία έχουν διαχωριστεί σωστά.
Το FireDesigner αναλαμβάνει τη διαμόρφωση και διαστασιολόγηση συστημάτων Fire & Safety με εξοπλισμό Inim. Μέσα από καθοδηγούμενο περιβάλλον, ελέγχει σε πραγματικό χρόνο τη συνέπεια των επιλεγμένων στοιχείων και επισημαίνει ελλείψεις ή σφάλματα διαμόρφωσης. Με την ολοκλήρωση της διαδικασίας δημιουργεί αυτόματα τεχνικό φάκελο που περιλαμβάνει αναφορές διαστασιολόγησης καλωδίων και υπολογισμούς αυτονομίας. Συγκεντρώνει επίσης τεχνικά φυλλάδια και πιστοποιητικά συσκευών, εγχειρίδια χρήσης και σχέδια AutoCAD σύμφωνα με την τελική διαμόρφωση. Έτσι, η τεκμηρίωση συνοδεύει το σύστημα που έχει μελετηθεί, προσφέροντας οργανωμένο υλικό για την τεχνική παράδοση. Αυτές οι δυνατότητες ανήκουν στο FireDesigner, το οποίο συμπληρώνει τη σχεδιαστική εργασία του InCadPRO.
Ο συγκεκριμένος διαχωρισμός βοηθά τον επαγγελματία να αξιολογεί το παραδοτέο που έχει μπροστά του. Η ποσότητα ενός υλικού απαντά στην ερώτηση πόσο χρειάζεται για την κατασκευή. Ο τεχνικός υπολογισμός εξετάζει την καταλληλότητα της επιλεγμένης λύσης για τις παραμέτρους της μελέτης. Στη διαδικασία παράδοσης, είναι χρήσιμο να συνυπάρχουν η εγκεκριμένη κάτοψη, τα σχετικά διαγράμματα και οι αναφορές υπολογισμών, με κοινή αναφορά στην αναθεώρηση του έργου.
Η ενεργοποίηση του InCadPRO απαιτεί ενεργό λογαριασμό Inim και αίτημα μέσω του πρόσθετου ή κλειδί από τον εμπορικό υπεύθυνο. Η εντολή Update παρέχει ενημερώσεις λογισμικού, δεδομένων και περιεχομένου.
Για ένα γραφείο που εντάσσει νέο εργαλείο στην καθημερινότητά του, μια μικρή εσωτερική πιλοτική μελέτη μπορεί να αποτελέσει χρήσιμη αφετηρία. Η ομάδα μπορεί να ορίσει υπεύθυνο σχεδίου και ελεγκτή, να καταγράψει τις αλλαγές και να συγκρίνει τα τελικά παραδοτέα. Έτσι διαμορφώνει τη δική της διαδικασία αξιοποίησης των εργαλείων, με σαφή κατανομή ευθύνης από την αρχική αποτύπωση έως την τελική τεχνική παράδοση.
